污泥輸送工程

　　一、污泥處理 （污泥泵、污泥輸送泵、污泥柱塞泵、污泥輸送系統、污泥焚燒輸送系統）

　　1、污泥處理廠的污泥接收倉接收外運來的市政污泥、印染污泥、工業污泥等污泥用液壓污泥柱塞泵轉運到污泥儲存?zhèn)}，污泥料倉下面的柱塞泵連續不斷地把污泥輸送去：污泥干化（槳葉干燥機、圓盤干燥機、回轉窯、）、污泥焚燒（水泥廠的水泥窯、電廠的焚燒爐、污泥焚燒廠的焚燒爐）、制磚廠污泥制磚、污泥固化填埋場。達到污泥處理：污泥無害化、污泥減量化、污泥資源化！

　　2、市政污泥處理廠沉淀池污泥用壓濾柱塞泵吸上進壓濾機脫水（臥螺離心機脫水、疊螺機脫水）；污泥深度脫水：用雙缸污泥柱塞泵給高壓壓濾機進料。

　　3、脫水后的用污泥柱塞泵輸送進污泥轉運倉、污泥接收倉、污泥儲存?zhèn)}；

　　4、市政污泥處理廠的格柵渣用單柱塞泵（單剪切閥、沖剪頭）輸送進焚燒爐。

　　5、印染廠、化工廠、化纖廠等污水處理車間產生的產污泥，一般用污泥接收儲存裝車泵系統（污泥轉運泵系統）。

　　二、污泥處理一般選用：S擺管柱塞泵、提升閥柱塞泵、錐閥柱塞泵。

　　主要產品：

　　污泥處理泵送系統、煤泥焚燒泵送系統、油泥處理泵送系統、危廢焚燒泵送系統、尾礦回填泵送系統、餐廚垃圾發酵泵送系統、盾構機排土渣泵送系統

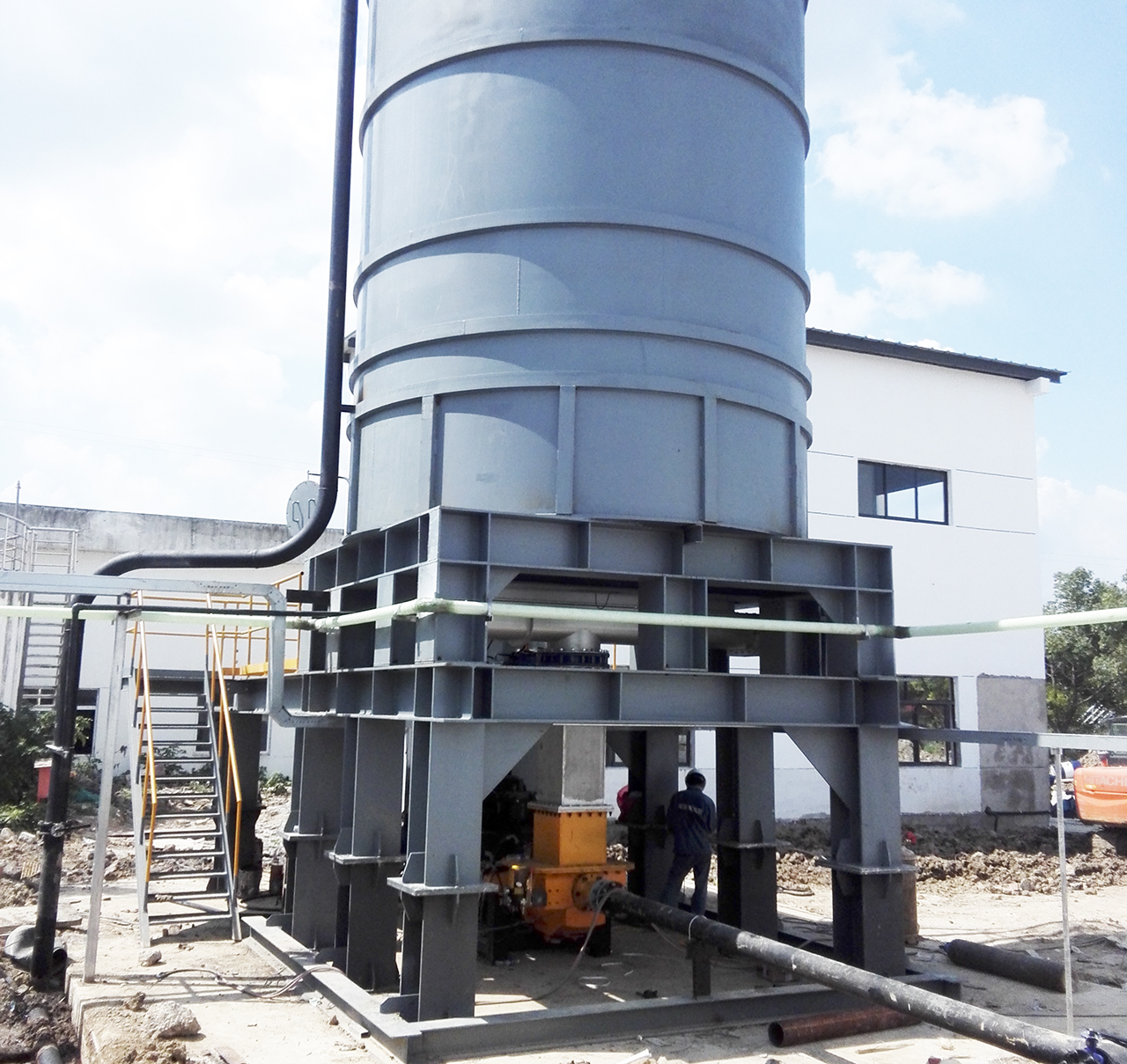

　　帶滑架料倉的柱塞泵系統：帶滑架料倉的柱塞泵系統由污泥料倉、卸料滑架、檢修閘閥、雙軸螺旋卸料預壓機、污泥柱塞泵、輸送管路（選用配件：管路潤滑注膜系統、管路除雜器、管路切換閥、污泥霧化噴撒裝置）組成，有污泥接收倉、污泥儲存?zhèn)}。污泥接收倉一般用方倉，20-100立方，污泥儲存?zhèn)}一般采用圓形筒倉，100-2000立方；污泥柱塞泵有S擺管閥柱塞泵、提升閥（錐閥）柱塞泵，污泥柱塞泵的輸送量1-300立方/小時，排出壓力：0-16MPA,大顆粒物直徑達輸送缸徑的80% 。用于：污泥處理、煤泥焚燒、油泥處理、尾礦回填、餐廚垃圾發酵、電廠協同污泥危廢焚燒、水泥廠協同污泥危廢焚燒、危廢焚燒、粘稠膏體輸送。

　　S擺管柱塞泵：S擺管柱塞泵（無閥泵）有：雙軸螺旋預壓機、帶S管的柱塞泵、液壓系統、電控系統組成。

　　主要用來輸送：脫水后的市政污泥、煤泥、干尾礦、餐廚垃圾、礦山充填尾礦煤渣、危險廢棄物、粘稠油泥等等

　　輸送量：1-300立方/小時，輸送壓力：0-16MPA，顆粒：輸送缸徑的80%

　　提升閥柱塞泵/錐閥柱塞泵：提升閥柱塞泵/錐閥柱塞泵有：雙軸螺旋預壓機、提升閥（錐閥）柱塞泵、液壓系統、電控系統組成。主要用來輸送：脫水后的市政污泥、油泥渣、煤泥、濾餅、泥餅、煤泥、干尾礦、餐廚垃圾、礦山充填尾礦煤渣、危險廢棄物、粘稠油、高濃泥漿等。輸送量：1-300立方/小時，輸送壓力：0-16MPA，顆粒：輸送缸徑的80%

　　單柱塞泵：單柱塞泵是帶剪切閘閥、柱塞沖剪頭的單缸柱塞泵，液壓站電控柜提供動力自動化控制 。典型輸送的物料：粘稠固廢危廢混合物、餐廚垃圾、污泥處理廠的篩分物、生活垃圾等，難輸送的物料單柱塞泵輕松搞定（比如：粉碎后的秸稈、屠宰廢棄物等）。輸送量：1-100立方/小時，輸送壓力：0-16MPA，顆粒：輸送缸徑的80%

　　壓濾柱塞泵：壓濾柱塞泵是給機進料用的，柱塞泵把泥漿、料漿輸送進壓濾機，剛剛開始時壓濾泵大流量，小壓力快速充滿壓濾機，隨著壓濾機里的壓力慢慢上升，柱塞泵的流量漸漸變小，同時柱塞泵的輸送壓力慢慢上升，當上升到壓濾機合適的過濾壓力時（）比如8公斤、20公斤)，壓濾泵已經進入給壓濾機補料模式。

　　壓濾柱塞泵的流量：0-10，0-15,0-25 0-35,0-500-75立方/小時      輸送壓力：0-2.5MPA

　　柱塞泥漿泵的過流材質：碳鋼、不銹鋼、碳鋼襯膠。

　　泥漿柱塞泵也可以用來遠程輸送泥漿、輸送豆瓣醬

　　壓濾機活塞泵 節能泥漿泵：液壓活塞式壓濾機進料專用泵，特點是1、節能！和渣漿泵、螺桿泵等傳統壓濾機進料泵比較節能40-70%=，2、流量大、壓力大、無泄漏、維修頻率低、特別適用于：印染廠、皮革廠、造紙廠、市政污水處理廠

　　又名：液壓活塞式泥漿進壓濾機增壓泵、壓濾機進料專用節能泥漿泵、節能壓濾活塞泵、節能液壓活塞泵、節能活塞壓濾泵。

　　礦業巷道清淤機：礦業巷道清淤機是用來給煤礦巷道清挖煤泥的，煤礦清倉機帶有履帶行走，巷道里的煤泥通過煤泥清淤機前端的螺旋機把煤泥推入刮板上料機，喂入煤泥柱塞泵的料倉，然后通過液壓煤泥柱塞泵，輸送去后道脫水設備。煤泥清倉機全防爆設計。煤泥清倉機的輸送量：35立方/小時   輸送距離：水平1000米，垂直500米

　　雙軸/三軸螺旋機：三軸螺旋機用短距離輸送低含水率污泥（40-60%）、濾餅、深度脫水后的泥餅。如：脫水后的污泥進烘干機、濾餅進烘干機、干污泥進回轉窯等。雙軸螺旋機是用來給污泥料倉卸料，給污泥柱塞泵進料的

　　管路除雜器 注膜裝置 噴槍 ：管路潤滑注膜系統是含水率低的物料長距離輸送時給管路內壁高壓注入泵送潤滑劑，大大提高污泥柱塞泵的輸送距離，大大降低柱塞泵的輸送壓力。

　　管路除雜器是泵出口的管路的去除污泥里的雜物，使這項顆粒雜物不能進入下道工序。

　　管路切換閥的作用是把污泥輸送不同的下道處理系統。

　　污泥霧化噴撒裝置是在污泥進入焚燒爐的時候，把污泥噴撒成霧狀，這樣可以更充分焚燒。

　　閘閥柱塞泵：閘閥柱塞泵是帶有液壓刀閘的柱塞泵，輸送：含大顆粒、纖維物等。

　　球閥柱塞泵：球閥柱塞泵是高壓輸送泥漿的，比如隧道施工中，管片壁后的空隙充填膨潤土。浮球閥柱塞泵輸送礦漿、輸送料漿、泥漿、砂漿。

　　潛水柱塞泵 ：潛水柱塞泵有單缸液下柱塞泵、雙缸液下柱塞泵，柱塞泵的液壓站控制柜等放在池外或者池上，柱塞泵的工作部插入泥漿里，把泥漿抽上來并高壓遠程輸送。也可以插入粘稠危廢池吸上來并高壓遠程輸送給污泥危廢焚燒爐。

　　軟管泵 ：軟管泵是兩組或者三組滾輪壓著耐磨耐腐高彈性橡膠軟管，旋轉著往前推進。軟管材質：高彈性天然橡膠、耐腐蝕氟橡膠。

　　強吸力：給沉淀污泥池清池。給油泥處理業油泥池、罐底清理油泥、煤礦水倉清淤。

　　襯膠泵/襯塑泵：襯膠泵/襯塑泵過流襯膠或者襯塑料。主要用來輸送化工工業流程泥漿的、污水處理流程，有KFJ、MFK 、MFJ 型。有K型動力密封、機械密封、盤根密封。

　　有：襯膠泵、襯塑泵、襯膠離心泵、襯塑離心泵，襯膠礦漿泵、襯膠脫硫泵、光伏砂漿泵、襯膠液下泵。

　　污泥螺桿泵:帶螺旋葉片、攪拌槳的污泥螺桿泵，用來輸送含水80%的市政污泥進儲存?zhèn)}、烘干機等。

　　耐磨潛水渣漿泵:潛水渣漿泵過流材質是耐磨合金鋼Cr30潛水污泥泵，耐強磨！葉輪無堵塞。

　　三、典型應用：

　　污泥處理 （污泥泵、污泥輸送泵、污泥柱塞泵、污泥輸送系統、污泥焚燒輸送系統）

　　1、污泥處理廠的污泥接收倉接收外運來的市政污泥、印染污泥、工業污泥等污泥用液壓污泥柱塞泵轉運到污泥儲存?zhèn)}，污泥料倉下面的柱塞泵連續不斷地把污泥輸送去：污泥干化（槳葉干燥機、圓盤干燥機、回轉窯、）、污泥焚燒（水泥廠的水泥窯、電廠的焚燒爐、污泥焚燒廠的焚燒爐）、制磚廠污泥制磚、污泥固化填埋場。達到污泥處理：污泥無害化、污泥減量化、污泥資源化！

　　2、市政污泥處理廠沉淀池污泥用壓濾柱塞泵吸上進壓濾機脫水（臥螺離心機脫水、疊螺機脫水）；污泥深度脫水：用雙缸污泥柱塞泵給高壓壓濾機進料。

　　3、脫水后的用污泥柱塞泵輸送進污泥轉運倉、污泥接收倉、污泥儲存?zhèn)}；

　　4、市政污泥處理廠的格柵渣用單柱塞泵（單剪切閥、沖剪頭）輸送進焚燒爐。

　　5、印染廠、化工廠、化纖廠等污水處理車間產生的產污泥，一般用污泥接收儲存裝車泵系統（污泥轉運泵系統）。

　　污泥處理一般選用：S擺管柱塞泵、提升閥柱塞泵、錐閥柱塞泵。

　　煤泥焚燒

　　1、電廠煤泥焚燒有：煤泥攪拌倉煤泥泵系統輸送進燃燒爐。煤泥攪拌倉煤泥泵系統有：煤泥攪拌倉（均漿倉）、螺旋預壓機、煤泥柱塞泵等組成。

　　2、洗煤廠煤泥接收存儲轉運泵

　　3、煤礦巷道、水倉煤泥清倉泵，巷道水倉的煤泥用帶履帶行走的刮板上料機把煤泥喂給液壓驅動的煤泥柱塞泵，輸送到后續脫水設備。

　　煤泥處理/煤泥焚燒發電（煤泥泵、煤泥輸送泵、煤泥柱塞泵、煤泥輸送系統、煤泥焚燒輸送系統）

　　洗煤廠下來的煤泥進電廠焚燒發電，整套系統含：煤泥料倉（多功能倉含攪拌、卸料滑架）、雙軸螺旋預壓機、檢修液壓閘閥、煤泥泵（柱塞泵）、管路切換閥、霧化噴槍。

　　油泥處理 （油泥泵、油泥輸送泵、油泥柱塞泵、油泥輸送系統、油泥焚燒輸送系統）

　　1、油氣田采油井點的鉆采廢棄物油泥收集轉運系統，由油泥接收倉、油泥料倉的卸料滑架、雙軸卸料預壓機、油泥柱塞泵等組成，給油泥轉運罐車上料轉運至油泥集中處理廠處理，油泥接收儲存裝車泵系統（油泥轉運泵系統）。

　　2、油泥處理廠的油泥接收倉柱塞泵系統，把油泥輸送到油泥處理系統（油泥分離、油泥熱解），土渣油土渣泵輸送堆場或者裝車轉運。

　　3、海洋石油鉆井平臺上的鉆廢巖屑油泥處理、油泥轉運，油泥運輸船、岸基油泥油泥接收輸送泵系統。

　　2、油泥輸送泵可以高壓遠距離輸送：落地油泥、油污染油泥土砂、罐底油泥、煉化廠油泥、焦化廠焦渣、煤氣化油泥、煤制油油泥等

　　3、用噸箱儲存的流動好的油泥，可以用插入式柱塞泵，直接將液下柱塞泵插到桶里，潛入式液壓柱塞泵把油泥泵送到油泥處理系統。

　　4、固廢危廢焚燒廠協同油泥焚燒：危廢處理廠里的油泥接收倉儲存?zhèn)}滑架柱塞泵系統把轉運來的油泥泵送到焚燒爐。加上入爐噴撒霧化裝置，效果更好。

　　油泥處理一般選用：S擺閥柱塞泵、蝶形提升閥柱塞泵。

　　固廢危廢處理 （危廢泵、危廢輸送泵、危廢柱塞泵、危廢輸送系統、危廢焚燒輸送系統）

　　1、SMP系統：固體廢棄物經撕碎機破碎后和液態粘稠危廢（油泥渣、油漆泥渣、化工危廢等）攪拌混合后由單缸柱塞泵（單剪切閥、沖剪頭）輸送進固廢焚燒爐、回轉窯爐。

　　2、粘稠危廢料倉接收罐車運來的粘稠危廢，由危廢料倉下面的危廢輸送柱塞泵直接輸送到固廢焚燒爐、回轉窯爐。

　　3、用噸箱儲存的流動好的危險廢棄物如樹脂有機聚合物，可以用插桶柱塞泵，直接將往復柱塞泵插到桶里，液壓柱塞泵把高粘危廢送到危廢焚燒系統。

　　4、產廢單位用危廢收集儲存轉運裝車系統：危廢接收儲存裝車泵系統--危廢接收倉滑架雙軸螺旋卸料預壓機柱塞泵系統（危廢轉運泵系統）。

　　危廢處理一般選用：單柱塞泵、S閥泵、錐閥泵。

　　礦業充填 尾礦干排 （充填泵、充填工業泵、充填柱塞泵、充填活塞泵、尾礦充填泵、尾礦回填泵）

　　1、礦山采空區充填：礦山采空區用液壓柱塞泵、充填工業泵、充填泵把充填物料用管道輸送充填區域。一般選用提升閥柱塞泵、S閥柱塞泵。

　　2、煤礦充填，煤礦充填一般用煤矸石、燃燒后的煤渣制成膏體后用膏體充填泵通過管道把充填物輸送到煤礦井下采空區域。

　　3、尾礦干堆、尾礦干排，選礦廠的尾礦漿用旋螺器、振動篩、離心機、壓濾機等脫水用尾礦干排柱塞泵用管道長距離輸送到尾礦庫、尾礦堆場。膨潤土廠、高嶺土廠的尾礦經過脫水用尾礦柱塞泵輸送堆場。

　　4、尾礦充填，金屬礦開采上來的礦石，提取完后的尾礦制成膏體后用充填工業泵（充填泵)通過管道輸送到地下采空區。

　　5、采礦深井排泥，用液壓柱塞泵替代多級渣漿泵站，把采礦工程產生的泥漿輸送到地面。通常用球閥柱塞泵、提升閥柱塞泵。

　　餐廚垃圾 有機垃圾處理

　　1、餐廚垃圾罐車運來的餐廚垃圾用餐廚垃圾接收倉S擺閥泵輸送到餐廚垃圾就處理系統，粉碎制漿后的餐廚垃圾泵用液壓活塞泵輸送。

　　2、粉碎后秸稈、有機垃圾、生活垃圾一般用S擺管柱塞泵、單柱塞泵系統輸送進發酵罐，發酵后的沼渣用軟管泵吸出。

　　3、豬糞、牛糞、雞糞一般選用S擺管柱塞泵輸送發酵罐，發酵制沼氣、發電。

　　填海造地 河道清淤

　　填海造地泵：裝在船上的爪機或者挖掘機從海底取上來的高濃度淤泥用液壓驅動雙缸活塞泵把淤泥輸送到圍堰。

　　河道清淤泵、港口疏浚泵：裝在船上的爪機或者挖掘機從河底取上來的高濃度淤泥用高密度固體泵把淤泥輸送轉運罐車或者遠距離處理場。

　　隧道盾構機排泥、注漿

　　隧道施工中土壓平衡盾構機挖掘出來的土渣用土渣泵通過管道輸送到地面。泥水平衡盾構機的泥漿用，液壓柱塞泥漿泵輸送到地面泥水處理系統。管片壁后充填用盾構機注漿泵把砂漿或者膨潤土高壓注進壁后空隙。
