高壓大流量液壓陶瓷柱塞泥漿泵是咸陽華星泵業有限公司近年來開發出的一種獨創型高新泵產品,是渣漿泵的更新?lián)Q代產品。該泵適用于輸送高濃度固、液 兩相介質,與隔膜泵相比具有結構簡單、操作維護方便 等特點;與噴水式柱塞泵相比節水、節能效果顯著。該 泵柱塞采用耐磨防腐性能優良的氧化鋁陶瓷柱塞,動密封面摩擦副采用油或水潤滑,摩擦阻力小、效率高、 使用壽命長。
1性能參數與適用介質
流量:Q = 50~ 100m2/h;介質濃度:固含量≤65%;溫度:T≤100 C ;粘度:μ≤2 000 mm2 /s。
2高壓大流量陶瓷柱塞泥漿泵的結構和工作原理
高壓大流量陶瓷柱塞泥漿泵為立式雙缸單作用陶 瓷柱塞泥漿泵。它由電機帶動油泵，通過閥組控制,帶 動兩個油缸里的活塞桿做上下運動,再由活塞桿帶動 陶瓷柱塞實現上下運動。當柱塞向上運動時,吸入閥 打開吸入輸送介質;當柱塞向下運動時,排出閥打開排 出介質。在整個閥門的運動過程中,吸入和排出閥門 交替地打開、關閉實現吸漿與排漿。在整個輸送過程中,只有柱塞前端與輸送介質接觸,可使輸送介質無外 漏,更重要的使輸送的顆粒介質與活塞運動部件不接 觸,避免了固體顆粒對泵造成的嚴重磨損,大大改善了 密封環境,從而提高了泵的使用壽命。
3高低壓水的切換和工作原理
3.1密封結構 .
高壓大流量陶瓷柱塞泥漿泵密封系統主 要由以下幾部分組成:
1)輔助導向支撐套。對柱塞起左右支撐和輔助導 向作用,其材料為高分子聚乙烯。柱塞在理想狀態下， 在泵體內始終位于中間狀態,而且能夠自由地做上下 運動，這樣對密封件的壽命有利，此運動狀態是由上 下的導套來定位的。
2)密封函體。將其用螺栓固定在陶瓷柱塞泥漿泵 下的填料箱上,為水進入柱塞清洗密封面提供了通道; 也對柱塞導向套與V型密封圈起固定作用:為了提高 柱塞的密封壽命,柱塞與密封的配合尺寸非常重要。 過盈量太大,密封的壽命會大大縮短;過盈量太小,密 封會在很短時間內失效,其使用的材料為ZG45。
3)隔環。在密封圈中間增加隔環其作用是保證密 封圈有足夠的強度,不至于柱塞在上下運行當中將密封圈拉翻,導致密封的失效。

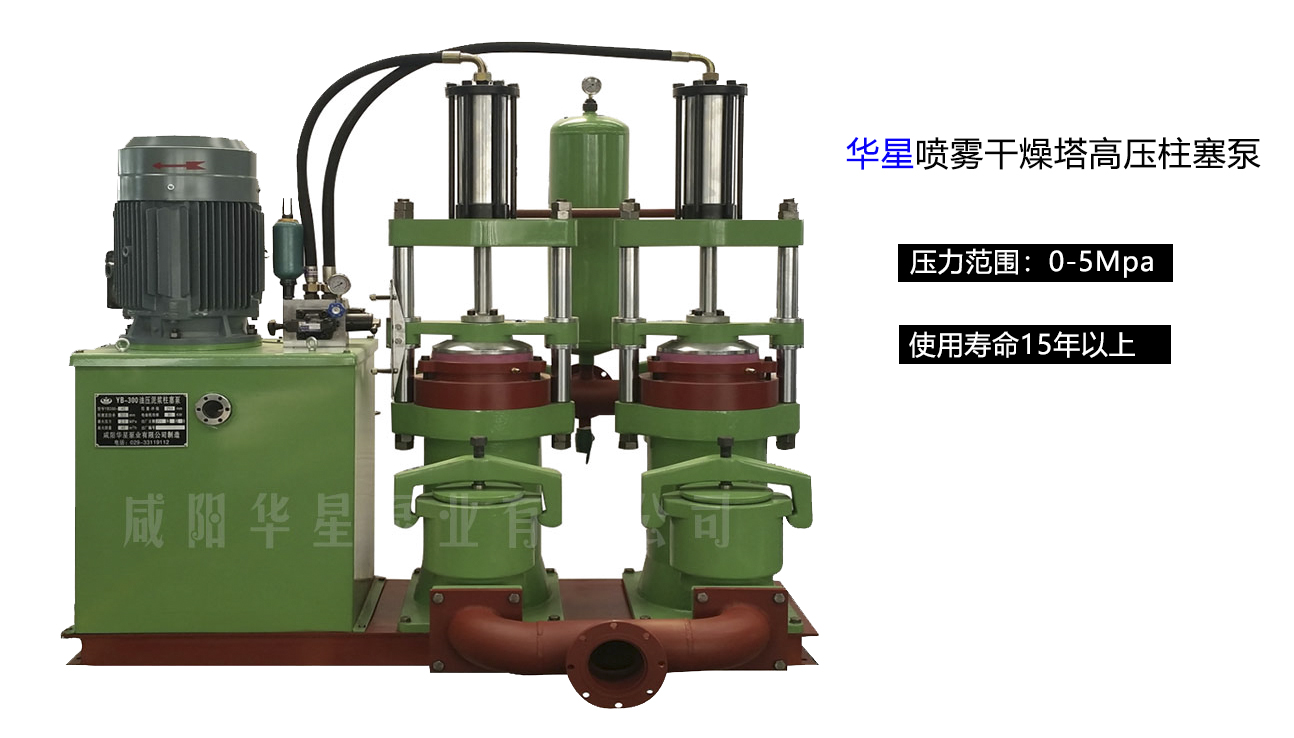

高壓大流量液壓陶瓷柱塞泥漿泵
