咸陽柱塞泵結構圖。柱塞泵是液壓系統的一個重要裝置。它依靠柱塞在缸體中往復運動，使密封工作容腔的容積發生變化來實現吸油、壓油。柱塞泵具有額定壓力高、結構緊湊、效率高和流量調節方便等優點，被廣泛應用于高壓、大流量和流量需要調節的場合，諸如液壓機、工程機械和船舶中。
柱塞泵是往復泵的一種，屬于體積泵，其柱塞靠泵軸的偏心轉動驅動，往復運動，其吸入和排出閥都是單向閥。當柱塞外拉時，工作室內壓力降低，出口閥關閉，低于進口壓力時，進口閥打開，液體進入；柱塞內推時，工作室壓力升高，進口閥關閉，高于出口壓力時，出口閥打開，液體排出。當傳動軸帶動缸體旋轉時，斜盤將柱塞從缸體中拉出或推回，完成吸排油過程。柱塞與缸孔組成的工作容腔中的油液通過配油盤分別與泵的吸、排油腔相通。變量機構用來改變斜盤的傾角，通過調節斜盤的傾角可改變泵的排量。
柱塞泵結構形式
柱塞泵分為軸向柱塞泵和徑向柱塞泵兩種代表性的結構形式；由于徑向柱塞泵屬于一種新型的技術含量比較高的高效泵，隨著不斷加快，徑向柱塞泵必然會成為柱塞泵應用域的重要組成部分。
柱塞泵的維護
斜盤式軸向柱塞泵一般采用缸體轉動、端面配流的形式。缸體端面上鑲有一塊由雙金屬板與鋼配油盤組成的摩擦副，而且大多數是采用平面配流的方法，所以維修比較方便。配油盤是軸向柱塞泵的關鍵部件之一，泵工作時，一方面工作腔的高壓油把缸體推向配油盤，另一方面配油盤和缸體間的油膜壓力形成對缸體的液壓反推力使缸體背離配油盤。缸體對配油盤的設計液壓壓緊力Fn略大于配油盤對缸體的液壓反推力Ff，即Fn/Ff=1.05~1.1，使泵工作正常并保持較高的容積效率。

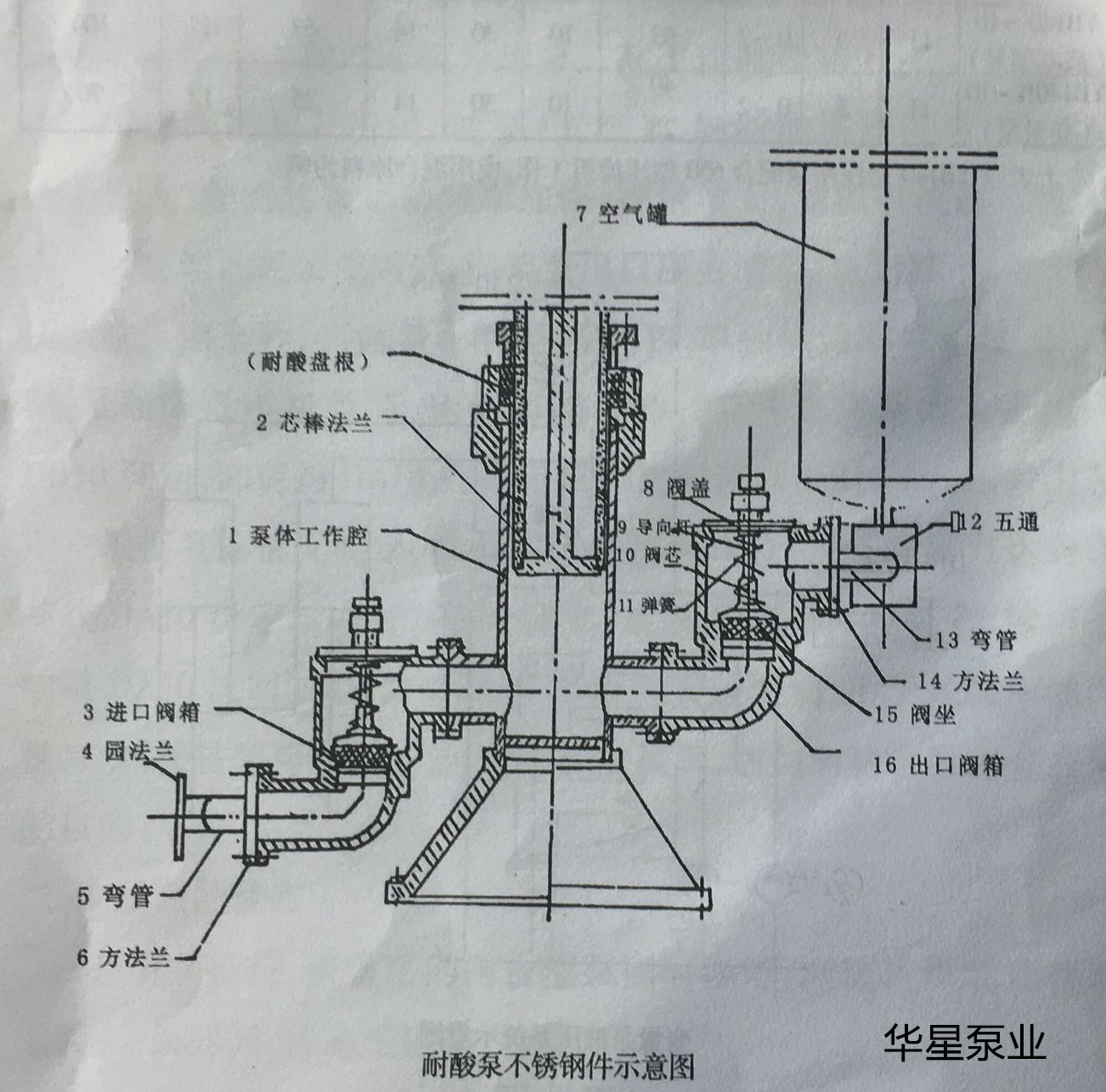

咸陽柱塞泵結構圖
